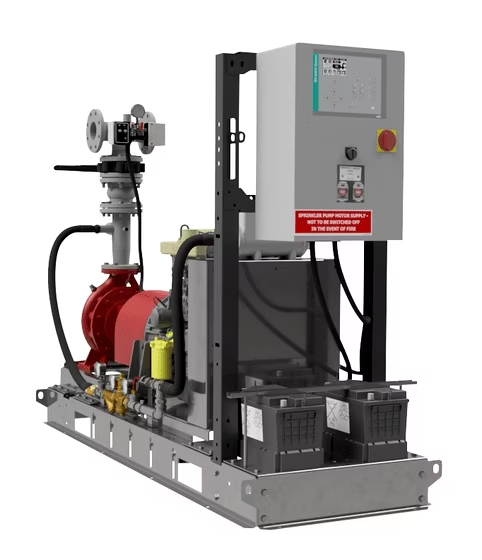

Module de pompare pentru ridicarea presiunii pentru alimentarea cu apă pentru stingerea incendiilor conform EN 12845.

Constă în funcție de model din 1 pompă cu placă de bază orizontală – EN 733 – cu cuplaj cu distanțier demontabil sau articulație cardanică, electromotor sau motor diesel și o pompă de menținere a presiunii (Jockey) multietajată, verticală cu electromotor.

Alimentare cu apă complet automată pentru sisteme de stingere a incendiului cu sprinklere în clădiri rezidențiale, comerciale și clădiri administrative, hoteluri, spitale, centre comerciale precum și clădiri de birouri și industriale.

• 1 pompă per instalație cu placă de bază orizontală din seria constructivă 32-200 până la 100-200, cu motor standard echivalent IE3 sau motor diesel.
• Cu o membrană instalată direct la carcasa pompei principale, pentru a evita supraîncălzirea în caz de lipsă a debitului.
• Pompă de menținere a presiunii (Jockey) din seria constructivă MVIL-1
• Un regulator, fixat pe o construcție suport robustă. Model E pentru electromotor și D pentru motor diesel, ambele cu regulator adecvat pentru combaterea incendiilor, plus, după caz, un sistem de comandă suplimentar J pentru pompa de menținere a presiunii (Jockey).
• Cadru de bază din oțel obținut prin galvanizare electrică.
• Conducte din oțel vopsit acoperit cu vopsea epoxidică. Distribuitor cu flanșe.
• Clapetă de închidere cu încuietoare de siguranță pe partea de presiune finală a fiecărei pompe.
• Clapetă de reținere pe partea refulare a fiecărei pompe.
• Un circuit cu presostat dublu, manometru, clapetă de reținere, vană pentru pompa principală pentru pornirea automată.
• Con concentric pe partea de refulare a pompei principale, pentru limitarea turației în funcție de parametrii solicitați în EN 12845.
• Conexiune DN 2″ pentru rezervor de aspirație per pompă.
• Manometru pe refulare.
• Numai pentru modelul cu motor Diesel:
  • 2 baterii pe placa de bază și încărcătoare de baterii în panoul electric.
  • Rezervor de carburant separat cu traductor de nivel și volum suficient pentru o autonomie de funcționare de 6 ore.
• Accesorii la cerere:
  • Rezervor de admisie orizontal de 500 l, cu robinet cu plutitor și presostat pentru alarmă la nivel scăzut).
  • Fluxometru
  • Kit de montaj cu con extern la aspirație, complet cu clapetă de închidere cu pârghie sau roată de mână.
  • Vacuummetru cu vană
  • Supape cu contact electric
  • Manșon de amortizare a vibrațiilor pentru țeavă comună
  • Panou de control de la distanță pentru semnalizarea nivelului de alarmă A + B
  • Densitometru pentru baterie
  • Set de piese de schimb pentru motor diesel
  • Amortizor de zgomot (30 dBA) pentru motorul Diesel
  • Schimbător de căldură hidraulic pentru motor diesel

Fluid pompat admis:

• Apă pură neagresivă, fără substanțe abrazive sau cu fibre lungi

Domeniu de utilizare:

• Alimentare electrică 3~400 V, 50 Hz (1~230 V, 50 Hz pentru panoul electric al pompei de menținere a presiunii (Jockey) sau al pompei Diesel)
• Temperatura fluidului pompat max. +25 °C
• Temperatură ambiantă min./max. +4 °C până la +40 °C (+10 °C până la +40 °C, atunci când este instalată o pompă Diesel)
• Presiune de lucru maximă 16 bari (12 bari la pompa de menținere a presiunii (Jockey))
• Presiune de intrare max. 6 bari

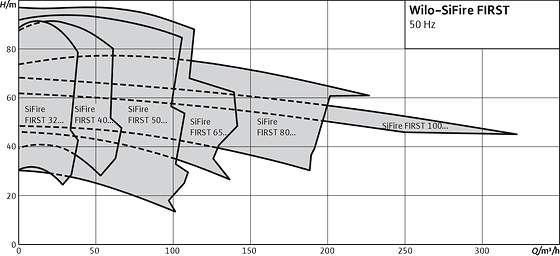

• Debit de 10 până la 320 m³/h
• Înălțime de pompare maximă 95 m

Rotoare de pompă:

• Bronz pentru pompe principale cu placă de bază orizontală
• Oțel inoxidabil pentru pompă de menținere a presiunii (Jockey) multietajată, verticală

Electromotor:

• Motoare standard IE3
• Putere maximă 55 kW
• Turație nominală 2900 1/min
• Grad de protecţie IP55

Motor Diesel:

• Motor diesel cu injecție directă sau motor turbodiesel cu răcire pe aer sau pe apă.
• Putere maximă 66 kW
• Lubrifiere forţată cu pompă cu reductor şi filtru de ulei
• Răcire în funcție de putere: Până la 17,7 kW cu flux de aer, direct sau cu apă, într-un circuit închis cu radiator. Începând de la 26,5 kW cu schimbător de căldură apă/apă.

Altele:

• Țevi și racorduri hidraulice lăcuite cu rășină epoxidică
• Diametre nominale de racordare pe partea de refulare DN 50 până la DN 150 – EN 1092, PN 16
• Diametre nominale de racordare pe partea de aspirație DN 50 până la DN 125 – EN 1092, PN 16
• Gradul de protecție al panoului electric: IP54

Pentru pompe cu placă de bază orizontală

• Rotoare din bronz CuSn10 sau CuAl10Fe5Ni5
• Inel de separare din oțel inoxidabil AISI 316L/1.4409
• Carcasa pompei din fontă cenuşie EN-GJL-250
• Arbore din oțel inoxidabil AISI 420/1.4021

Pentru pompă de menținere a presiunii (Jockey)

• Rotoare din oțel inoxidabil AISI 304/1.4301
• Carcasa pompei din fontă cenuşie EN-GJL-250
• Arbore din oțel inoxidabil AISI 304/1.4301
• Garnituri inelare din EPDM

• Cadru de bază: Produs din profiluri din oțel zincat galvanizat, cu suporturi pentru panouri electrice. În partea de jos sunt integrate deschideri dreptunghiulare pentru stivuitor cu furcă și cârlige pentru benzile de ridicare.
• Conducte: Conducte complete cu flanșe din oțel zincat prin electroliză, adecvate pentru conexiunea tuturor materialelor de conducte uzuale; conductele sunt dimensionate în funcție de capacitatea hidraulică totală a modulului de pompare pentru ridicarea presiunii
• Pompe: 1 pompă cu placă de bază orizontală – EN 733 – cu cuplaj cu distanțier demontabil, electromotor sau motor diesel. Pompă cu design cu tragere înapoi pentru accesul facil la componentele din interiorul pompei, fără deplasarea motorului sau a conductelor.
• Fitinguri: Pe refulare, pompele principale sunt echipate cu clapetă de închidere și clapetă de reținere, ambele lăcuite cu rășină epoxidică și adaptate pentru racord flanșă.
• Rezervor: Rezervor de carburant separat din oțel acoperit cu vopsea epoxidică, cu bazin pentru protecție împotriva scurgerilor.
• Senzori şi afişaj: 2 presostate, 2/16 bar per pompă se află pe refulare și servesc la activarea pornirii pompei prin regulatorul de la panoul electric. Manometrul de pe refulare (ø 63 mm) se află lângă presostat.
• Panou de comandă/regulator: Instalația este echipată pentru producția de serie cu un panou electric separat pentru electromotor sau motor diesel și un regulator pentru pompa de menținere a presiunii (Jockey).

• Instalaţie de ridicare a presiunii, pregătită pentru montare, verificată în ceea ce priveşte funcţionalitatea şi etanşarea
• Ambalaj
• Instrucțiuni de montaj și exploatare
• Accesorii necesare la cerere
