SiFire Easy

Module de pompare pentru ridicarea presiunii pentru alimentarea cu apă de stingere a incendiilor conform EN 12845.

Constă în funcţie de model din 1 sau 2 pompe cu cadru de fundaţie orizontal – EN 733 – cu cuplaj demontabil, electromotor sau motor diesel şi o pompă de menţinere a presiunii electrică, verticală, cu mai multe trepte.

Alimentare cu apă complet automată pentru sisteme de stingere a incendiilor cu sprinklere în clădiri rezidenţiale, comerciale şi clădiri publice, hoteluri, spitale, centre comerciale şi clădiri industriale.

• 1 sau 2 pompe cu cadru de fundaţie orizontal din seria 32-200 până la 100-250 cu motor standard sau Diesel echivalent cu IE
• Cu o membrană instalată direct la carcasa pompei principale, pentru a evita supraîncălzirea în lipsa debitului de pompare
• Pompă de menţinere a presiunii (Jockey) din seria MVIL-1 sau MVI-1 cu presostat şi rezervor de presiune vertical 20 l, PN16
• Câte un panou de comandă la fiecare pompă, fixat pe o construcţie suport robustă. Model EC-Fire E pentru electromotor şi D pentru motor diesel, ambele echipare cu Easy Controller plus J pentru pompa de menţinere a presiunii (Jockey)
• Cadru de fundaţie din oţel zincat prin electroliză cu suport cu înălţime reglabilă pentru distribuitorul de ieşire
• Conducte staţie din oţel, lăcuite cu răşină epoxidică. Distribuitor cu flanşe
• Clapetă de închidere cu încuietoare de siguranţă pe partea de presiune finală a fiecărei pompe
• Clapetă de reţinere pe partea de presiune finală a fiecărei pompe
• Un circuit cu presostat dublu, manometru, clapetă de reţinere, supapă pentru pompa principală şi pompa de rezervă pentru pornirea automată
• Con concentric pe partea de presiune finală a pompei principale şi a pompei de rezervă, pentru limitarea turaţiei în funcţie de parametrii solicitaţi în EN 12845
• Racord DN2″ pentru rezervorul de aspiraţie al pompelor
• Măsurarea presiunii pe partea de presiune finală
• Numai pentru modelul cu motor Diesel:
  • Manşon pentru amortizarea vibraţiilor pe partea de presiune finală a pompei
  • Amortizor de vibraţii sub cadrul de fundaţie al pompei
  • Rezervor de combustibil cu senzor de nivel şi debit suficient pentru şase ore de funcţionare autonomă
  • 2 baterii pe cadrul de fundaţie şi încărcător de baterie pe panoul electric EC-Fire
• Accesorii la cerere:Notă privind fluidele: Fluidele pompate sunt, în general, amestecuri de apă care nu atacă mecanic sau chimic materialele folosite sau nu conţin elemente abrazive sau cu fibre lungi. Instalaţia este în conformitate cu EN 12845
  • Rezervor orizontal de intrare de 500 l, cu robinet cu plutitor şi întrerupător manometric pentru alarmă LL (lipsa apei)
  • Debitmetru: Set de montaj cu con extern pe partea de aspiraţie complet cu clapetă-fluture cu manetă manuală sau roată de mână
  • Vacuumetru cu supapă
  • Supape cu contact electric
  • Manşon de amortizare a vibraţiilor pentru distribuitor
  • Panou de comandă la distanţă pentru transmiterea alarmelor de nivel A şi B
  • Densitometru pentru baterie
  • Set de piese de schimb pentru motorul Diesel
  • Amortizor de zgomot (30 dBA) pentru motorul Diesel
  • Schimbător de căldură hidraulic pentru motorul Diesel

• Racord la reţea 3~400 V, 50 Hz (1~230 V, 50 Hz pentru panoul de control al pompei Diesel)
• Motoare standard echivalente IE, motor diesel cu injecție directă sau motor turbodiesel cu răcire pe aer sau pe apă
• Temperatura ambiantă max. +4 °C până la +40 °C (+10 °C până la +40 °C, atunci când este instalată o pompă Diesel)
• Temperatura fluidului pompat max. +25 C
• Presiunea maximă de regim 10 bari sau 16 bar
• Presiune de admisie max. 6 bari

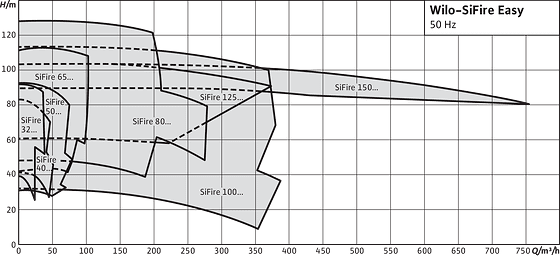

• Debit volumetric 10 m³/h până la 750 m³/h
• Înălţime de pompare max. 128m
• Diametre nominale de racordare pe partea de refulare DN 65 până la DN 250
• Diametre nominale de racordare pe partea de intrare DN 50 până la DN 200
• Tipul de protecţie al dulapului de comandă IP54
• Pompă principală/de rezervă cu cadru de fundaţie orizontal conform EN 733
• Conducte şi racorduri hidraulice acoperite cu răşină epoxidică
• Fluide pompate admise: Notă privind fluidele pompate: Fluidele pompate sunt, în general, amestecuri de apă care nu atacă mecanic sau chimic materialele folosite sau nu conţin elemente abrazive sau cu fibre lungi. Instalaţia este în conformitate cu EN 12845
  • Apă curată, non agresivă
  • Apă pentru stingerea incendiilor

Pentru pompă cu placă de bază orizontală, în funcție de model

• Rotoare din bronz CuSn10 sau CuAl10Fe5Ni5 sau oțel inoxidabil AISI 316/ 1.4401
• Carcasa pompei din fontă cenuşie EN-GJL-250
• Arbore din oțel inoxidabil AISI420/1.4021 sau AISI 431/ 1.4057
• Inel de separare din oțel inoxidabil AISI316L/1.4409 sau bronz

Pentru pompa de menţinere a presiunii (jockey)

• Rotoare din oţel inox AISI 304/ 1.4301
• Carcasa pompei din fontă cenuşie EN-GJL-250 (oţel inox AISI304/1.4301 pentru MVI)
• Arbore din oţel inox AISI 304/ 1.4301
• Garnituri inelare din EPDM

• Cadru de bază: Confecţionat din profile de oţel zincat prin electroliză cu suporturi pentru dulapurile de comandă şi distribuitor de ieşire. Pe partea inferioară sunt practicate găuri speciale rectangulare pentru motostivuitor şi cârlige integrate pentru chingile de ridicare. Pe partea superioară există profile laterale pe fiecare parte, în vederea rigidizării suplimentare a sistemului la deplasare şi ridicare.
• Capac din plastic pe partea posterioară, astfel încât poziţia supapei şi manometrul să fie vizibile.
• Sistem de conducte: Sistem complet de conducte cu flanşe din oţel acoperit cu răşină epoxidică, adecvat pentru racordarea tuturor materialelor de conducte disponibile în comerţ; dimensionarea conductelor trebuie să corespundă puterii hidraulice totale a instalaţiei de ridicare a presiunii
• Pompe: 1 sau 2 pompe cu cadru de fundaţie orizontal – EN 733 – cu cuplaj demontabil, electromotor sau motor diesel.
• Model Back-Pull-Out pentru ca elementele interioare ale pompei să fie accesibile fără deplasarea motorului sau a conductelor.
• Armături: Pe presiunea finală, pompele principale sunt echipate cu clapetă de închidere şi de reţinere, ambele lăcuite cu răşină epoxidică şi adaptate pentru racord flanşă.
• Vas sub presiune cu membrană: Vas de presiune cu membrană 20 l/PN16, pe partea de presiune finală a pompei de menţinere a presiunii (Jockey) cu buşon de golire.
• Rezervor: Rezervorul de combustibil este fabricat din metal acoperit cu răşină epoxidică şi se găseşte în spatele suportului dulapului de comandă
• Senzori şi afişaj: 2 presostate, 2/16 bari pentru fiecare pompă, pe partea de presiune finală, pentru activarea pornirii pompei de la unitatea de comandă şi reglaj EC-Fire. Manometrul de pe partea de presiune finală (∅ 63 mm) se află în centrul peretelui posterior.
• Unitate de comandă şi de reglare: Sistemul este echipat standard cu un panou electric şi de reglaj separat (EC-Fire) pentru electromotor sau motorul diesel şi pentru pompa de menţinere a presiunii (Jockey).

• Instalaţie de ridicare a presiunii, pregătită pentru montare, verificată în ceea ce priveşte funcţionalitatea şi etanşarea
• Ambalaj
• Instrucţiuni de montaj şi exploatare
• Accesorii necesare la cerere
