Date tehnice
- Alimentare electrică 3~230 V/400 V ± 10%, 50 Hz
- Temperatura max. a fluidului pompat 50 °C (70 °C opțional)
- Temperatura ambiantă max. 40 °C
- Presiune de lucru 16 bar (25 bar opţional)
- Presiune de admisie 10 bar
- Diametru nominal racord pe latura presiunii de refulare R 1½” – DN 200
- Diametre nominale de racordare pe alimentare R 1½” – DN 200
- Turație nominală 2850 1/min
- Grad de protecție IP54 (panouri de control SC)
- Siguranţă la reţea A, AC 3 corespunzător puterii motorului şi reglementărilor EVU
- Fluide pompate admise (altele, la cerere): Notă privind fluidele pompate: Fluidele pompate sunt, în general, amestecuri de apă care nu atacă mecanic sau chimic materialele folosite sau nu conţin elemente abrazive sau cu fibre lungi. Instalaţia este în conformitate cu DIN 1988 (EN 806)
- Apă potabilă şi apă potabilă încălzită
- Apă de răcire
- Apă pentru stingerea incendiilor
Materiale
Helix V RBI 4 până la Helix V RBI 16
- Rotoare, roți conducătoare, carcasa etajelor din oțel inoxidabil 1.4307
- Carcasa pompei din oțel inoxidabil 1.4301
- Arbore din oțel inoxidabil 1.4057
- Bucșă de protecție a arborelui 1.4404
- Garnituri inelare din EPDM (garnitură FKM, la cerere)
- Sistem de conducte din oțel inoxidabil 1.4301
Helix V RBI 22 până la Helix V RBI 52
- Rotoare, roți conducătoare, carcasa etajelor din oțel inoxidabil 1.4307
- Carcasa pompei din oțel inoxidabil 1.4308 sau fontă cenușie EN-GJL 250 acoperită cu KTL
- Arbore din oțel inoxidabil 1.4057
- Bucșă de protecție a arborelui 1.4404
- Garnituri inelare din EPDM (garnitură FKM, la cerere)
- Sistem de conducte din oțel inoxidabil 1.4301
Tip constructiv
- Cadru de bază: oțel zincat, cu amortizoare de vibrații cu înălțime reglabilă pentru izolare fonică optimă; alte variante la cerere
- Tubaj: sistem complet de conducte din oţel inoxidabil, adecvate pentru conectarea tuturor materialelor de conducte uzuale; sistemul de conducte este dimensionat în funcţie de puterea hidraulică totală a modulului de pompare pentru ridicarea presiunii

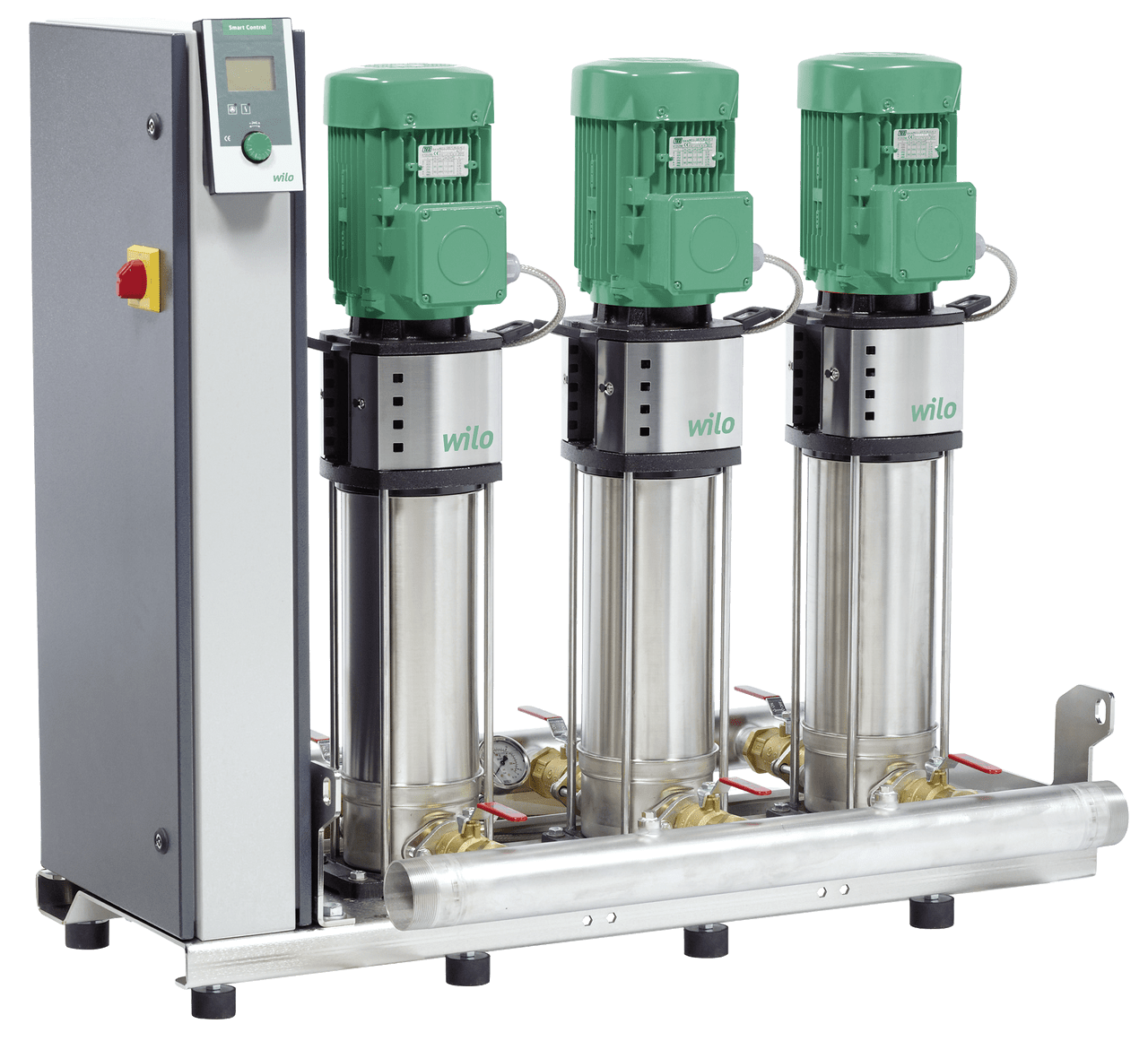

- Pompe: 2 până la 4 pompe din seriile constructive Helix V RBI 4 până la Helix V RBI 52, comutate în paralel; toate componentele aflate în contact cu fluidul pompat, pentru seria constructivă Helix VE 4 până la Helix VE 16, sunt din oțel inoxidabil, respectiv, pentru seriile constructive Helix V RBI 22 până la Helix V RBI 52, din oțel inoxidabil/fontă cenușie cu strat de acoperire KTL; alte versiuni la cerere. Omologare KTW/WRAS/ACS pentru componentele aflate în contact cu lichidul pompat
- Armături: Fiecare pompă este prevăzută în mod standard pe aspiraţie şi pe refulare cu o vană de izolare cu marcaj DVGW, precum şi o clapetă de reţinere, omologată DVGWKTW, pe latura de refulare
- Vas sub presiune cu membrană: 8 l/PN16 dispus pe partea de presiune finală cu o membrană din cauciuc butilic, cu aprobare DVGW/KTW, recunoscut ca fiind sigur din punct de vedere al legii alimentelor pentru inspecţii şi revizii, prevăzut cu un robinet sferic de închidere cu golire şi armătură de trecere cu omologare DVGW/KTW, conform DIN 4807
- Senzor de presiune: 4 până la 20 mA, dispus pe latura presiunii de refulare pentru comanda sistemului central Smart Controller SC
- Afișaj presiune: Manometru (ø 63 mm) amplasat pe partea de presiune finală; afişare a presiunii finale şi în format digital pe ecranul LCD alfanumeric al controllerului Smart Comfort SC

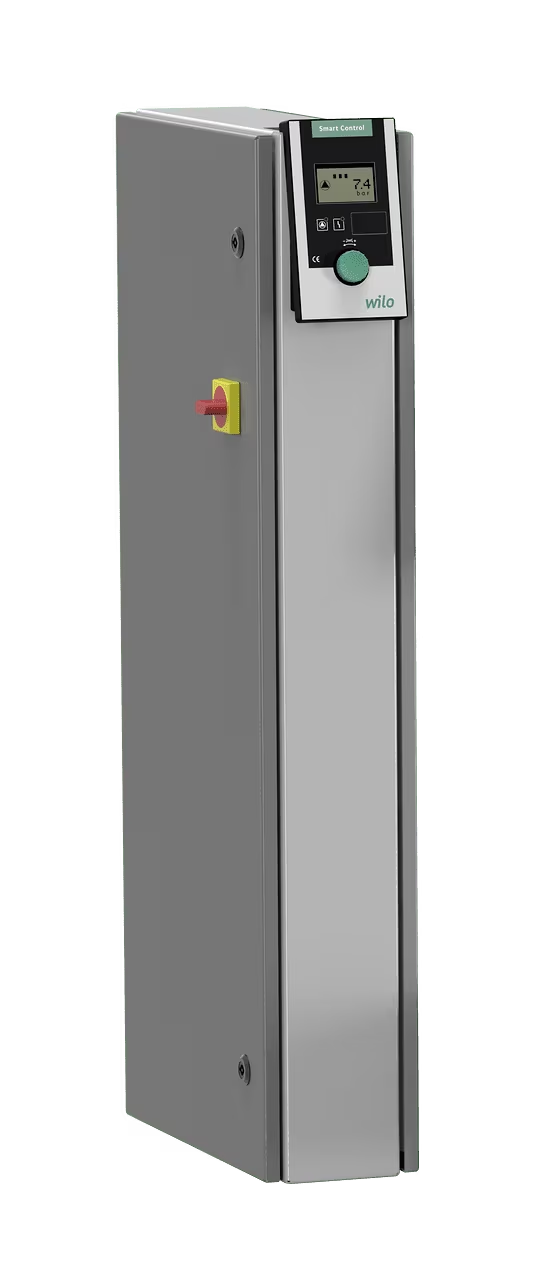

- Panou de comandă/regulator: Instalaţia este dotată în mod standard cu un „Smart Controller” SC; variantele FC dispun în plus de un convertizor de frecvenţă
Conținutul livrării
- Modul de pompare pentru ridicarea presiunii montat din fabrică, pregătit de racordare, verificat din punct de vedere al funcţionării şi al etanşeităţii
- Instrucțiuni de montaj și exploatare
